所属分类：[ 耐低温行程开关]

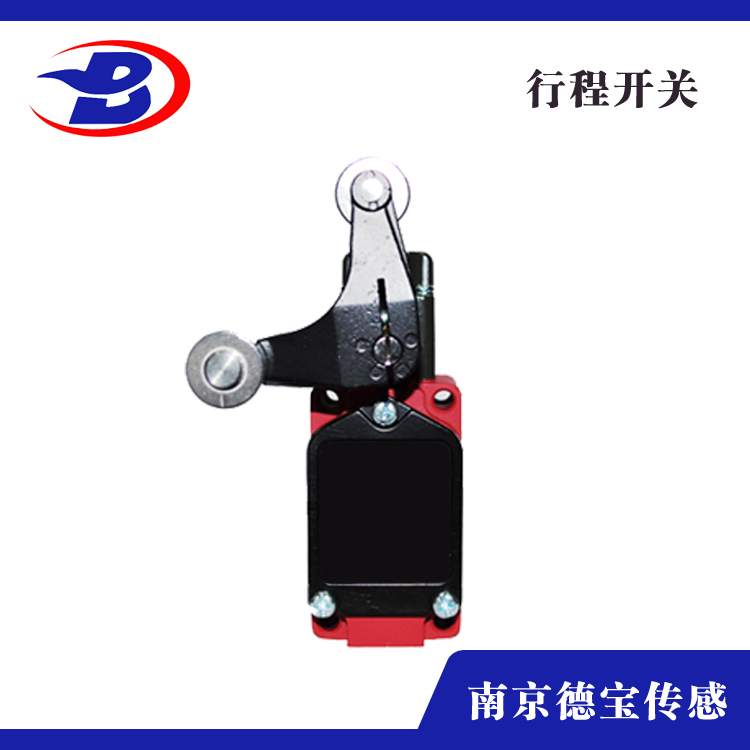

- 产品标题：耐低温行程开关DOB-GWX-10K 叉式·摆杆·锁定型
- 直径：40*42*125mm
- 检测距离(mm)：/
- 齐平/非齐平：/
- 外壳材质：铝合金
- 备注：耐低温行程开关
- 连接方式：端子式
- 订购热线：
-
DOB-GWX-10K 耐低温行程开关
触头类型：叉式·摆杆·锁定型
触点类型：1NO/1NC
触点容量：10A,24V250V～440V
操作温度：+5～350℃
环境湿度：95%RH
防护等级：IP67（安装防水电缆固定缩紧接头后）
应用范围：广泛使用于电力、化工、石油、纺织、钢铁等行业
特配附件：铜合金镀镍电缆防水接头（M20×1.5）、安装螺丝（304 不锈钢）
基本原理：
额定电流 | 10A / 250VAC | ||||
操作速度 | 1mm~2m/s | ||||
操作频率 | 机械：120 电气：30 | ||||
接点电阻 | 15m (mm)( | ||||
绝缘电阻 | 100m |
| ) |
|
|
耐电压 | 不连续端子间： 1,000VAC 50/60Hz, 持续1分钟 端子和接地间： 2,200VAC 50/60Hz, 持续1分钟 端子和无负载电流金属之间：2,200VAC,50/60Hz 持续1分钟 | ||||
振动 | 误动作耐久：10~55Hz,1.5mm 双振幅 | ||||
冲击 | 机械耐久：1,000m/S2 误动作耐久：300m/S2 | ( ( | 100G 30G |
) | ) |
环境温度 | -60℃ ～ +350℃ | ||||
环境湿度 | 95%RH | ||||
使用寿命 | 机械：1500万次以上电气：50万次以上 | ||||
防护等级 | IEC规格：IP66 | ||||
重量 | 约258 g | ||||
额定电压 (V) | 非电感性负载 (A) | 电感性负载 (A) | ||||||
电阻性负载 | 灯泡 负载 | 电感性负载 | 马达 负载 | |||||
NC | NO | NC | NO | NC | NO | NC | NO | |
125VAC | 10 | 3 | 1.5 | 10 | 5 | 2 | ||
250VAC | 5 | 2 | 1 | 5 | 3 | 1.0 | ||
480VAC | 3 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | ||
600VAC | 1 | 1 | 0.5 | 1.5 | 1 | 0.5 | ||
8VDC | 10 | 6 | 3 | 10 | 6 | |||
14VDC | 10 | 6 | 3 | 10 | 6 | |||
30VDC | 6 | 4 | 3 | 6 | 4 | |||
125VDC | 0.8 | 0.2 | 0.2 | 0.8 | 0.2 | |||
250VDC | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | |||
尺寸图：
